自作 ラジコン 2.0 タミヤ 楽しい工作 ダブルギヤボックス TOWER PRO SG90 TA7291P XBee S1

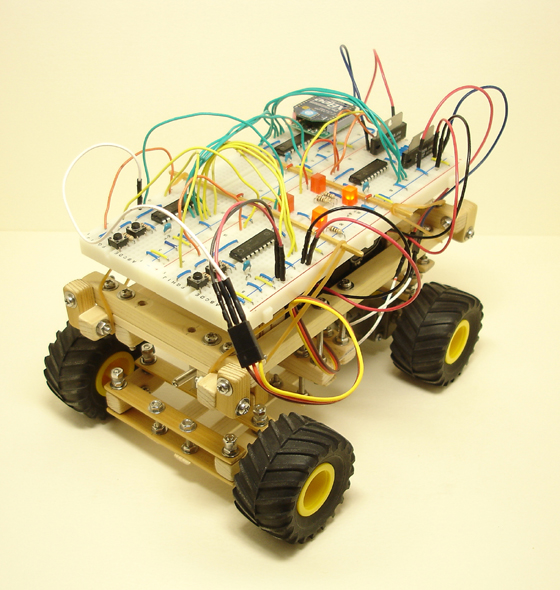

f:id:Ficari:20210125123817j:plain

タミヤ 楽しい工作 ダブルギヤボックス」「TOWER PRO SG90」「XBee S1」を使って自作ラジコンを作りました。

タミヤのバギー工作基本セットのラジコン化の回路図を改良して作りました。

モータードライバIC「TA7291P」からダブルギヤボックスのモーターに供給される電源電圧は7.2V。

制御やサーボに使われる電源電圧は4.8V。

7.2Vと4.8Vの2つの電源を使用しています。

可能な限りシンプルで低価格で入手しやすい部品や材料で作っています。



YouTube

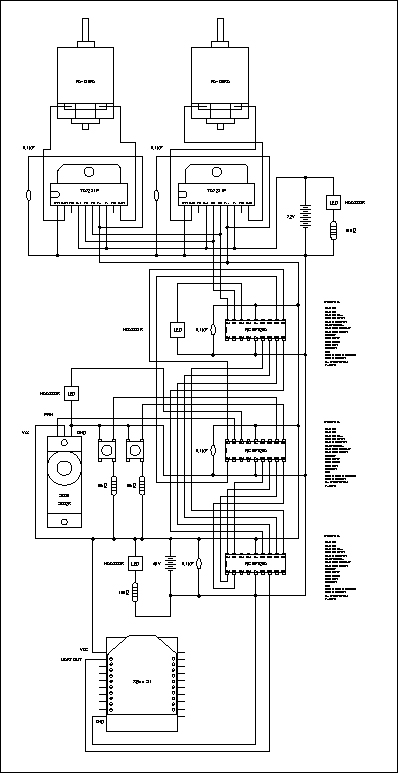

f:id:Ficari:20220308222515j:plain

回路図です。

左右に曲がる時に後輪の左右のパワーバランスを変更できるようにしました。

例えば、左に曲がる時は、右の後輪を100%、左の後輪を70%にすることで、よりスムーズに曲がれます。

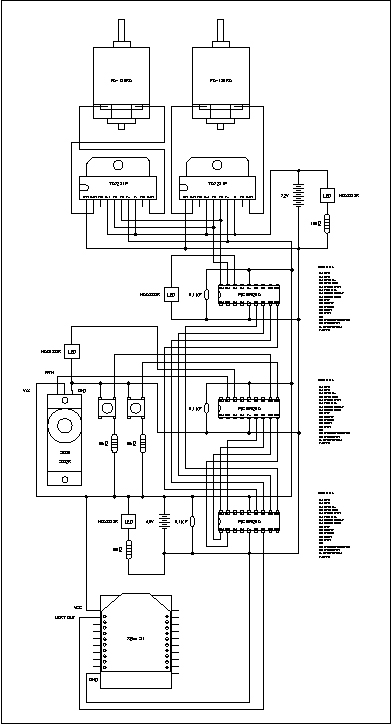

f:id:Ficari:20201001234944j:plain

回路図です。



アマゾンで購入できるものです。

画像をクリックすると商品ページを表示します。





ヨドバシや秋月電子通商のほうが安い時もあるので、比較してから購入したほうがよりお得です。

ヨドバシは2000円未満でも送料無料です。

秋月電子通商は送料500円くらいです。



部品構成

タミヤ 楽しい工作 ダブルギヤボックス

タミヤ 楽しい工作 オフロードタイヤセット

PIC16F628A 3個

TA7291P (モータードライバIC) 2個

サーボ Tower Pro SG90 (Tower Pro SG92R でも可)

XBee S1

XBee用2.54mmピッチ変換基盤 AE-XBee-REG-DIP

タクティールスイッチ 2個

LED 4個

積層セラミックコンデンサ 0.1μF 3個

抵抗 10kΩ 2個

抵抗 180Ω

抵抗 100Ω

ブレットボード 2個

電池ボックス 単3形4本用

電池ボックス 単3形6本用

線材

ニッケル水素電池 単3形 10本



電子部品は秋月電子通商で入手できます。
